2 檢測設備的組成和原理
2.1 檢測設備的組成
基于振動波周期法研制的礦用罐道繩張力檢測裝置如圖3 所示,。無線測量?jī)x的原理框圖如圖4 所示,。無線測量?jī)x外部設有防爆外殼,，將電源模塊、加速度傳感器,、無線發射模塊、信號采集模塊等單元密封在內,。

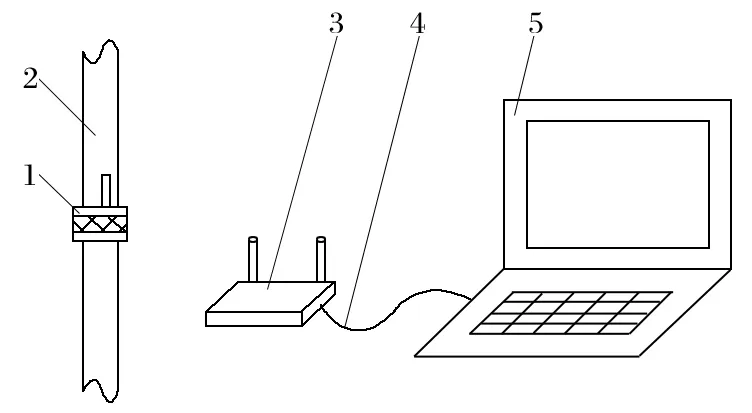

圖3 礦用罐道繩張力檢測裝置
1.無線測量?jī)x,；2.罐道鋼絲繩；3.無線接收模塊,；4.通信電纜,；5.電腦。

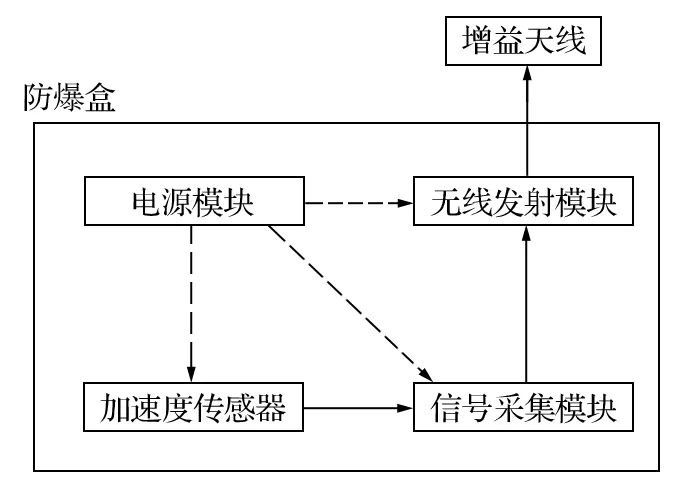

圖4 無線測量?jī)x的原理框圖
2.2 檢測設備的原理 用綁帶將無線測量?jī)x固定在鋼絲繩上,，加速度傳感器測出固定點的振動加速度信號,，信號通過無線發射模塊和增益天線，傳到無線接收模塊,，通過通信電纜接入電腦,。在電腦上安裝測試軟件，可以實時顯示振動波形,、振動波周期,，并能儲存數據和波形。根據波形情況,，選擇并捕捉幾個穩定的連續波形,，存儲到記錄儀上,。記錄儀自動計算加速度峰值時間差，即為振動波周期,。用式 (5)～(7) 可計算出被測罐道繩的張力和zui小剛性系數,。
2.3 關鍵技術難點 一直以來，時間測試的準確性是一技術難點,。利用電子技術,，將固定點的加速度振動波形轉換成可視波形，根據其波形峰值差自動計算周期,，有效降低了人工測試時間產生的系統誤差,，解決了傳統提升鋼絲繩張力振波法手感測量結果不準確的問題。
此設備利用無線傳輸技術,，解決了井口布線難題,，將加速度傳感器檢測到的鋼絲繩波形信號傳輸?shù)诫娔X。檢測設備體積小,，方便攜帶,，便于現場安裝，解決了在礦井惡劣環境下,，有限空間內測試工作面小,、不安全因素多的難題。測試的原始數據能存儲在各種儲存器中,，可根據每次測試數據的變化情況分析張力的發展趨勢,，為礦井安全生產提出預防預控方案。此測試方法科學易行,，準確度滿足工程應用要求,，可實施性強，且測試過程不影響礦井正常生產,。
