礦用罐道鋼絲繩張力研究與應用（2）
時間：2024-04-11 08:07:48 點擊數：
1.2 計算罐道繩剛性系數
根據文獻 [10-11]，罐道繩張緊狀態和鋼絲繩自重影響剛性系數,，繩長范圍內的各點剛性系數均不同,，zui小剛性系數在罐道繩下端 (0.4～0.5) L 之間。zui小剛性系數
式中：L0 為罐道繩ji限懸垂長度,，m,；σB 為罐道繩的抗拉強度，N/m2,；m 為罐道繩的安全系數,，取 m=6；ρ 為罐道繩的密度,，平均取 9 000 kg/m3,。
1.3 罐道繩剛性系數的影響因素 在容器上下 4 個約束點平面上，罐道繩的橫向剛度相同,；力臂越大的約束點,，水平位移越大，其對容器的水平約束力越大,。它會使得容器產生一個繞 x 軸的水平轉矩,。當容器在水平 y 軸上受外力 F 產生一個橫向位移 圖片時，其受力情況如圖2 所示,。

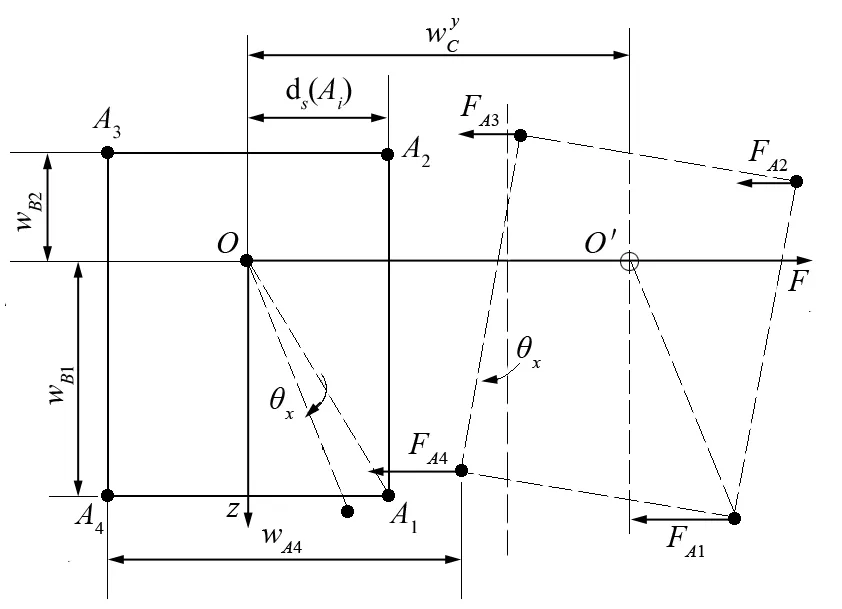

圖2 水平面內容器的受力
圖中,，O 點為提升容器的質心,；A1、A2,、A3,、A4表示罐耳在提升容器上的位置，A1,、A2 表示提升容器的外側,，A3、A4 表示提升容器的內側,；wB1 和 wB2 表示罐耳在 z 軸方向到容器質心的橫向水平距離,；ds(Ai)表示罐耳在 y 軸方向到容器質心的橫向水平距離。
提升容器的罐耳在其中一個方向不對稱布置,，由于 4 根罐道繩底部張緊力相同,，在容器上下 4 個約束點平面上，罐道繩的橫向剛度相同,，其力臂越大的約束點,，水平位移越大，它對容器的水平約束力越大,，使容器產生一個水平轉矩,。當容器在水平 y 軸上受外力 F 作用，在罐耳 A1,、A2,、A3、A4 處產生的橫向位移依次為 wA1,、wA2,、wA3 和 wA4。罐耳 A1,、A2,、A3、A4 處的橫向力依次為
式中：kA1,、kA2,、kA3、kA4 為罐道繩在提升容器上側罐耳處的橫向剛度,。同理,，kB1、kB2,、kB3,、kB4 為罐道繩在提升容器下側罐耳處的橫向剛度。
提升容器受到的zui大轉矩
在深井下，kAi 的值與 kBi 的值差別很小,，
在橫向位移不變的情況下,，提升容器的靜態轉矩與罐道繩橫向剛度呈線性關系。當容器在水平面內達到受力平衡時,，容器產生了一個扭轉角 θx,。Mmax越大，扭轉角 θ x 越大,，其扭轉引起在 y 軸的位移為wBi θx,。
要削弱轉矩的影響,，則需要調整罐道繩剛度,，盡可能使 Mmax 變小。定義剛度之間的協調比值
由于 wB1 >wB2,，可得 kA2+kA3＞kA1+kA4,。
根據《煤礦安全規程》第三百九十八條規定，需要滿足：
再根據 kA2+kA3＞kA1+kA4,，因此 4 根罐道繩底部的zui小剛性系數需滿足 kA3＞kA2＞kA4＞kA1,。
