針對多繩摩擦式提升機在運行過程中容易出現過卷,、過放工況,，造成鋼絲繩應力瞬間集中引起斷裂等問題，應用了一種應對特殊工況的防過卷保護裝置,，并以 6×36WS+IWRC 鋼絲繩為研究對象,，采用有限元分析法建立了鋼絲繩仿真模型并進行數值模擬,。仿真結果表明：鋼絲繩股內的應力分布不均勻；鋼絲繩截面呈現出層狀分布,；繩股內側為壓,，外側為拉；對于同向捻鋼絲繩,，股內變形大于右交互捻鋼絲繩,；應力集中的部位發生在鋼絲繩的彎曲位置點；鋼絲繩的外層絲等效應力呈現出等幅波動,。
隨著礦山開采量和開采強度的不斷增大,，井下機電設備的穩定運行對于保證產量和企業的效益至關重要。多繩摩擦式提升系統是井下常用的機電液一體化裝備,，主要由驅動裝置,、制動裝置、多根鋼絲繩及天輪等部分組成,，是礦山領域的關鍵機電設備,。鋼絲繩是整個提升系統的承載構件，用于提升和下放罐籠并且承受載荷作用,。在運行過程中,，摩擦式提升機容易出現過卷故障，此時鋼絲繩的受力比較復雜,，容易造成鋼絲繩內部斷絲或突然斷裂,，引起煤礦提升事故。

為了保證提升系統的穩定運行,，國內很多學者研究了提升機防過卷保護裝置,。賈福音等人通過對摩擦式提升機結構特點進行分析，設計了一種保護裝置對提升過程的制動進行緩沖,，減少了鋼絲繩受到的沖擊力,；但是,，摩擦式提升機的過卷裝置受外部的影響較大，沒有分析鋼絲繩的內部應力變化特性,，無法得出鋼絲繩在受到作用力時的應力分布規律,。本研究基于礦井摩擦式提升機結構組成，應用了一種應對特殊工況的防過卷保護裝置,，利用有限元分析軟件 Pro/Engineer 建立了鋼絲繩仿真模型,，仿真鋼絲繩內部應力，并得到了應力分布規律,。

1 摩擦式提升機和過卷保護裝置
1.1 多繩摩擦式提升機
礦井多繩摩擦式提升機是我國礦井領域zui常用的提升裝備,，主要用于提升人員、設備和物料,。該提升系統主要由驅動裝置,、多根鋼絲繩、上下天輪及罐籠等部分組成,，其結構如圖1 所示,。其中，驅動裝置由電動機,、減速機和聯軸器等部分組成,，可將電能轉變?yōu)闄C(jī)械能，實現對罐籠的提升和下放,；上下天輪用于對鋼絲繩進行改向,。提升鋼絲繩在天輪位置會出現彎曲變形，鋼絲繩的應力會出現突變,。

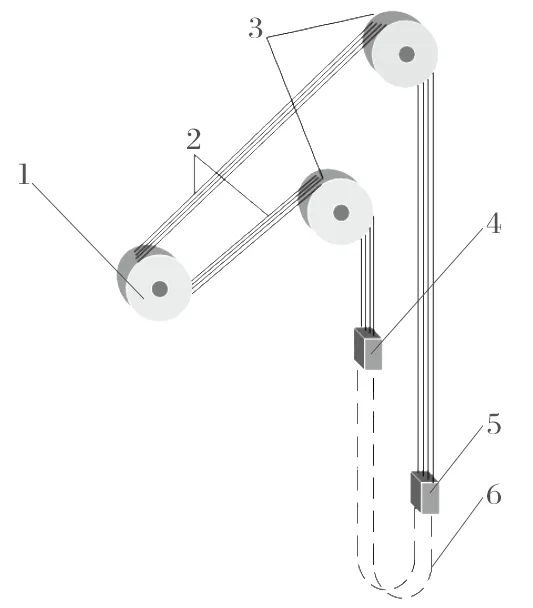

圖1 多繩摩擦式提升系統

1.驅動裝置,；2.鋼絲繩；3.天輪,；4.罐籠,；5.下方容器；6.尾繩,。

1.2 防過卷保護裝置
當?shù)V井提升機在運行中出現傳感器失效,、制動系統失靈以及突然斷電時，非常容易引起過卷,。過卷發生后,，鋼絲繩內部應力瞬間增大,，導致提升機罐籠出現嚴重振動,，有可能引起墜罐事故。為此,，提升機防過卷裝置應運而生,。防過卷保護裝置結構如圖2所示,。

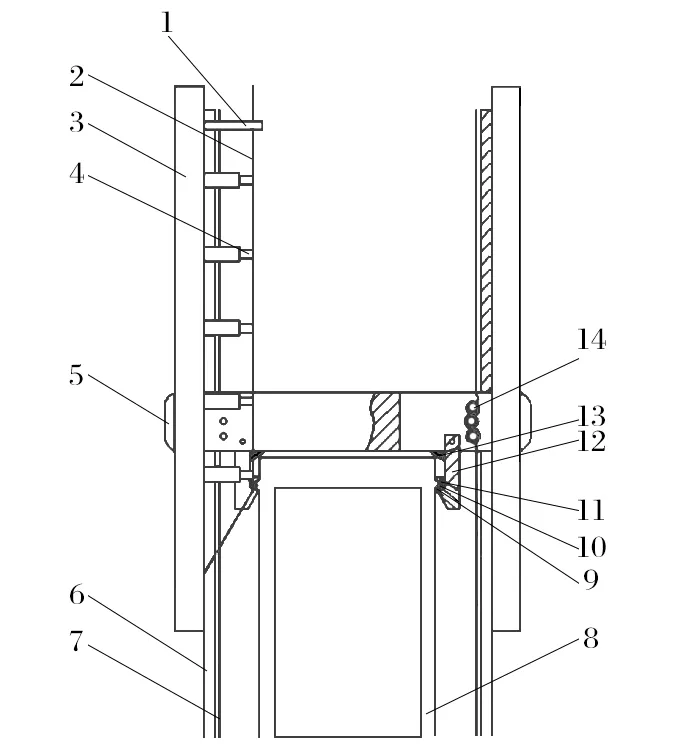

圖2 防過卷保護裝置結構示意

1.上支架；2.耐磨鋼帶,；3.基礎,；4.緩沖液壓缸組；5.水平支撐橫梁,；6.立柱,；7.鋼帶；8.罐籠,；9.壓輥耳座,；10.壓輥；11.托罐梁,；12.托罐爪,；13.彈簧；14.壓輥組,。

整個防過卷裝置由井架,、支撐立柱、壓輥組以及鋼帶等部分組成,。該裝置由 5 個緩沖液壓缸支撐,，且沿垂直方向等距布置。每一個緩沖液壓缸活塞桿上都裝有鋼帶,，且鋼帶在各緩沖液壓缸由活塞桿進行固定,。防過卷保護裝置通過鋼帶吸收應變能，從而在過卷時對罐籠進行緩沖,，并且利用緩沖壓輥降低制動沖擊力,。該裝置能對鋼絲繩進行可靠制動，并且有效防止鋼絲繩出現過卷,；但在實際進行制動時,，鋼絲繩的應力也會受防過卷裝置的影響。
