礦用提升機鋼絲繩換繩車同步齒輪特性分析（7）(圖文)

時間：2024-08-17 10:04:59  點擊數：

---

4.3 齒輪zui大等效應力分析
      在有限元模型中,，利用探針提取從動輪一個齒面與一個齒根面的zui大等效應力。觀察恒定轉矩的zui大等效應力變化,，當齒輪嚙合時間到達0.11s 時,，位于從動輪齒面與齒根面的zui大等效應力達到zui大，zui大等效應力處于齒根處,；應力的變化趨勢整體呈現出金字塔形,；隨著同步齒輪嚙合的進行，zui大等效應力的幅值逐步升高,；達到zui高點之后,，應力幅值又逐步降低，表明嚙合過程的結束,。因?yàn)辇X輪嚙合過程中是單齒對接觸與兩齒對接觸交替出現形式,，所以會出現zui大等效應力的波動。當處于單齒對接觸時,，應力波動大,，同時應力值將達到zui大；在雙嚙合區,，其所受載荷與接觸壓力較平穩,，受到?jīng)_擊較小，且應力波動較小,。

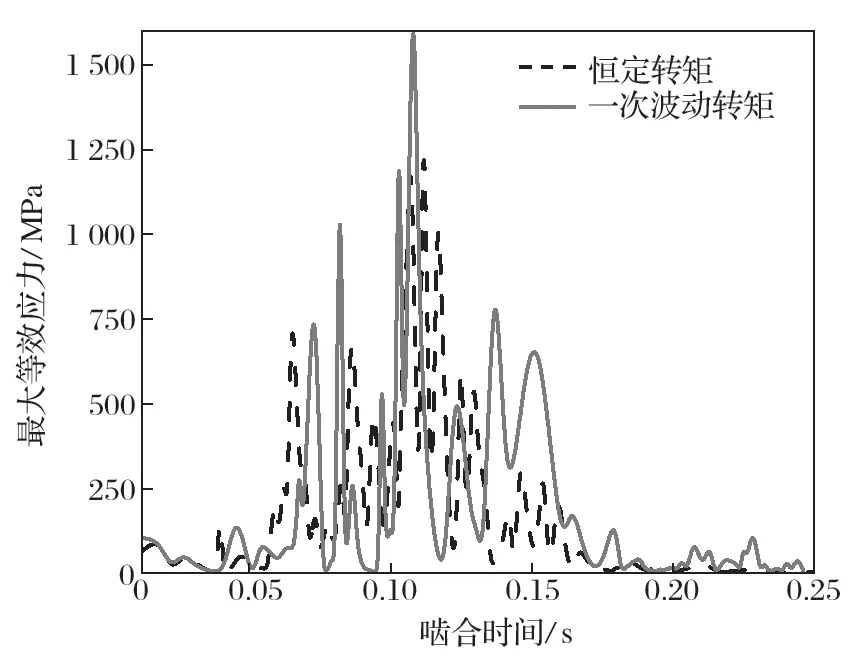

      如圖12所示,，一次波動轉矩的zui大等效應力變化趨勢基本與恒定轉矩的zui大等效應力變化趨勢一致，同樣是先增 大后減??；但是zui大等效應力幅值變大，甚至超過了材料的屈服ji限,。同時,，由于一次波動轉矩的輸出，即使位于雙嚙合區時,，其應力波動相較于恒定轉矩輸出時的應力波動也是更大,。

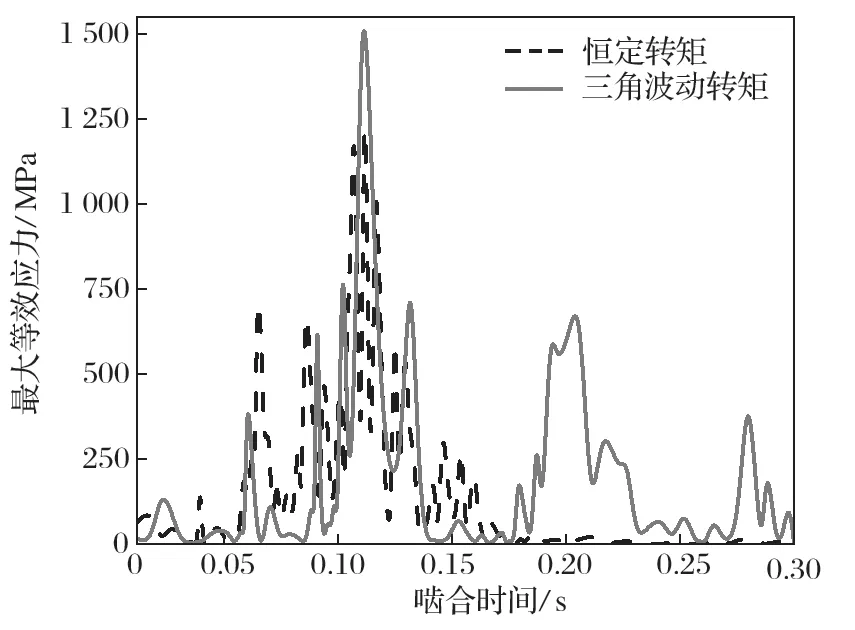

      如圖13所示，三角波動轉矩的zui大等效應力變化趨勢基本與恒定轉矩的zui大等效應力變化趨勢一致,。不同的是,，由于三角波動轉矩輸出是先達到峰值再降低，而后又升高,，導致齒輪嚙合進入雙嚙合區之后,，其zui大等效應力相較于恒定轉矩的zui大等效應力出現“起伏式”波動。

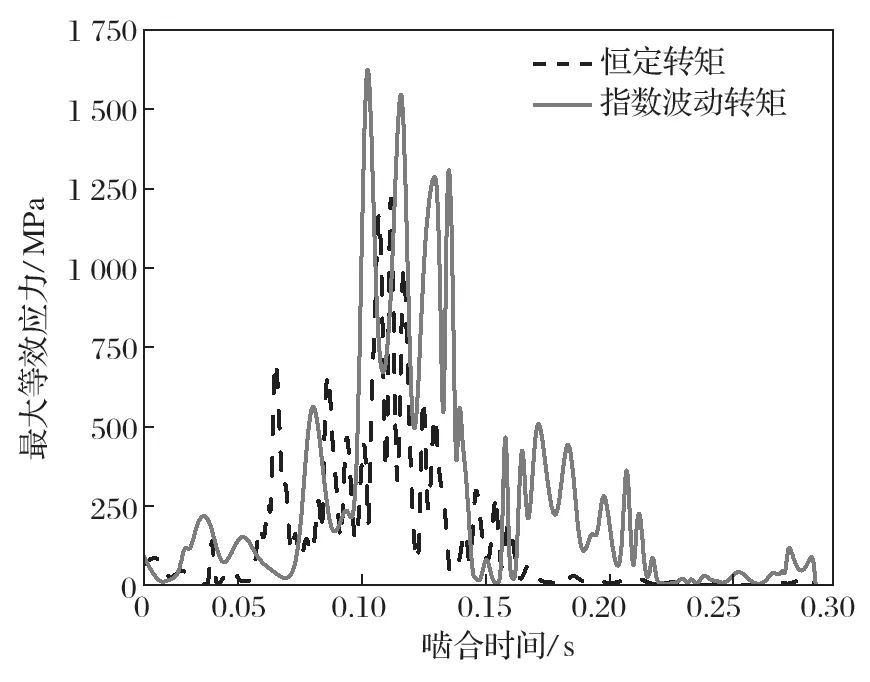

      如圖14所示,，指數波動轉矩的zui大等效應力變化趨勢基本與恒定轉矩的zui大等效應力變化趨勢一致,，且zui大等效應力波動相較于恒定轉矩zui大等效應力更大,。
