4 輸出轉矩波動齒輪嚙合運動分析
在換繩機構的實際工作過程中,，由于液壓馬達的流量波動，導致液壓馬達輸出轉矩的突然波動,，從而使與液壓馬達相連的同步齒輪所受轉矩突變,。這種波動不僅影響換繩機構的正常工作，而且存在一定的安全隱患,。依據液壓馬達理論轉矩輸出,，設置了3種不同的波動系數，分別為 λ=1000 t,，λ=300 sin 32t,，λ=20 e10 t,，從而得出3個不同波動系數下的液壓馬達輸出轉矩波動函數。
4.1 齒輪邊界條件

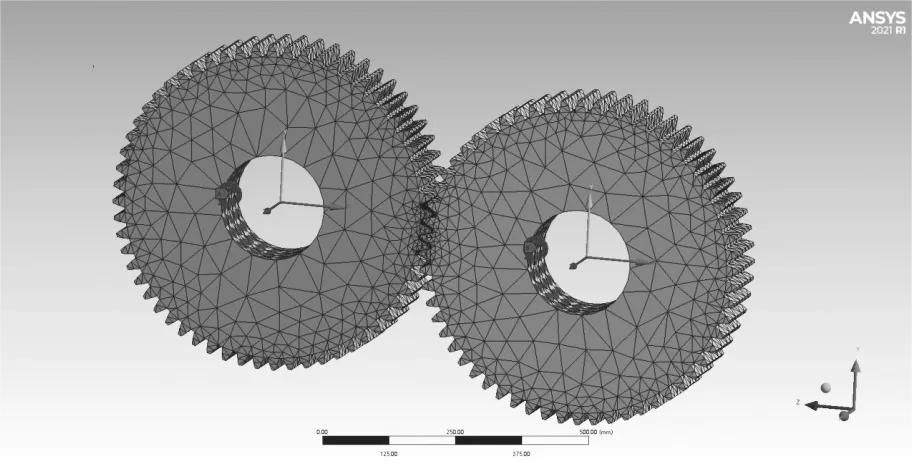

選用 ANSYS/Workbench 中的瞬態動力學模塊,，對同步齒輪的嚙合過程繼續動態仿真分析,。齒輪嚙合分析主要針對齒輪的接觸壓力以及zui大等效應力特性。設置同步齒輪嚙合仿真時間為0.3s,，選取28個齒面進行14對接觸,，接觸類型為摩擦接觸,，摩擦因數為0.2,，法向剛度系數為1。根據同步齒輪的運動特性,，確保齒輪只能繞 z 軸轉動,。齒輪瞬態分析約束與載荷施加情況如圖8所示。
